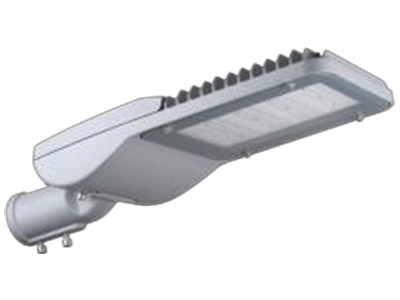

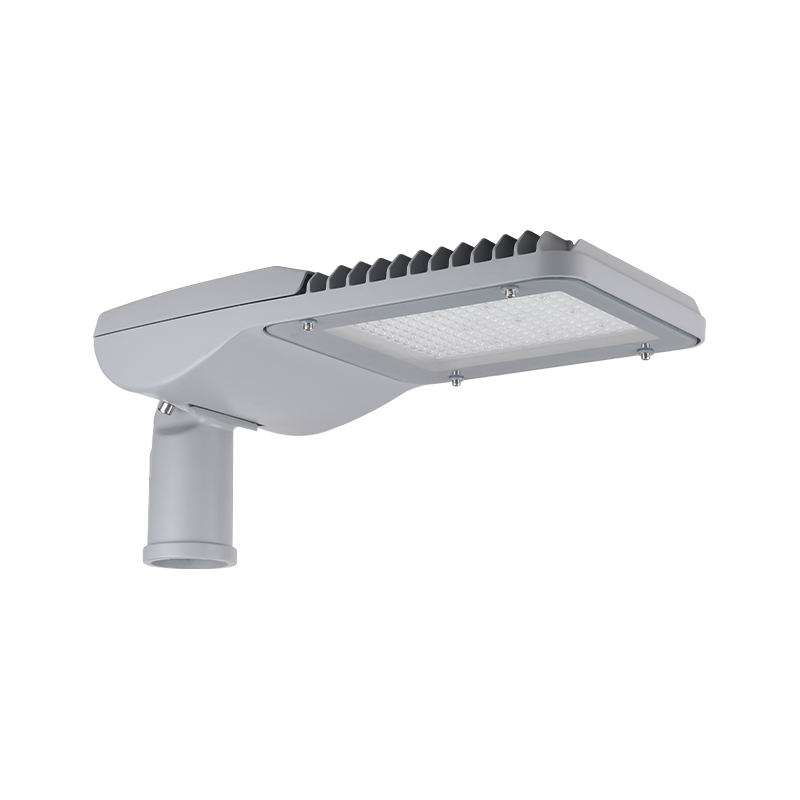

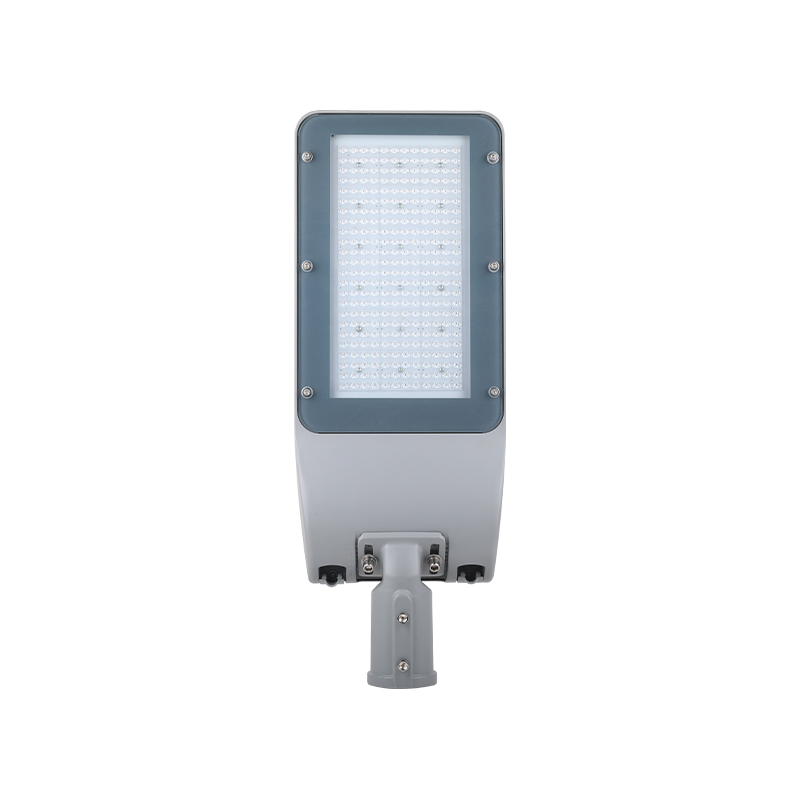

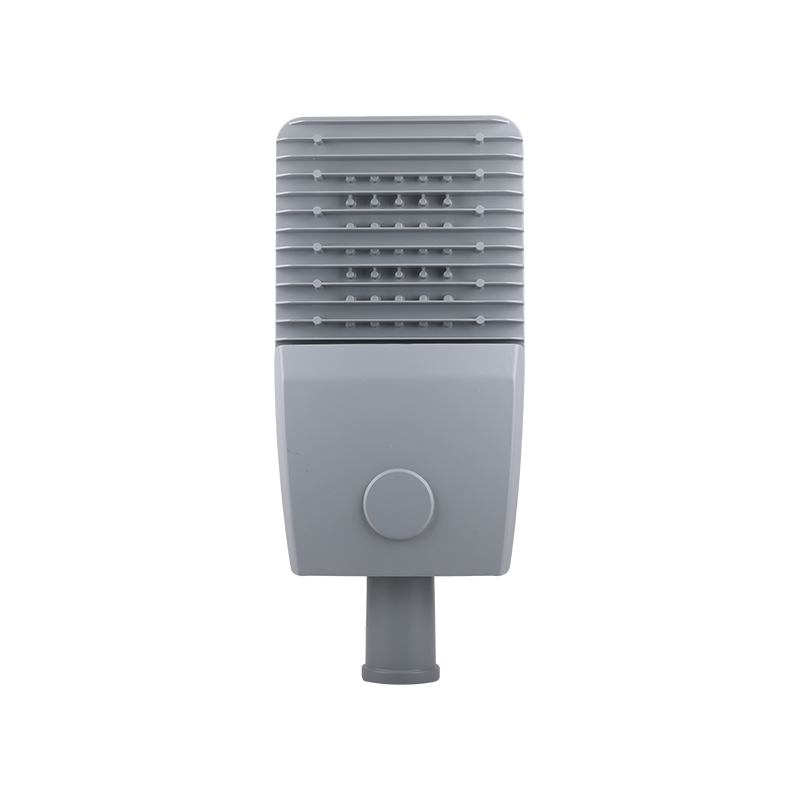

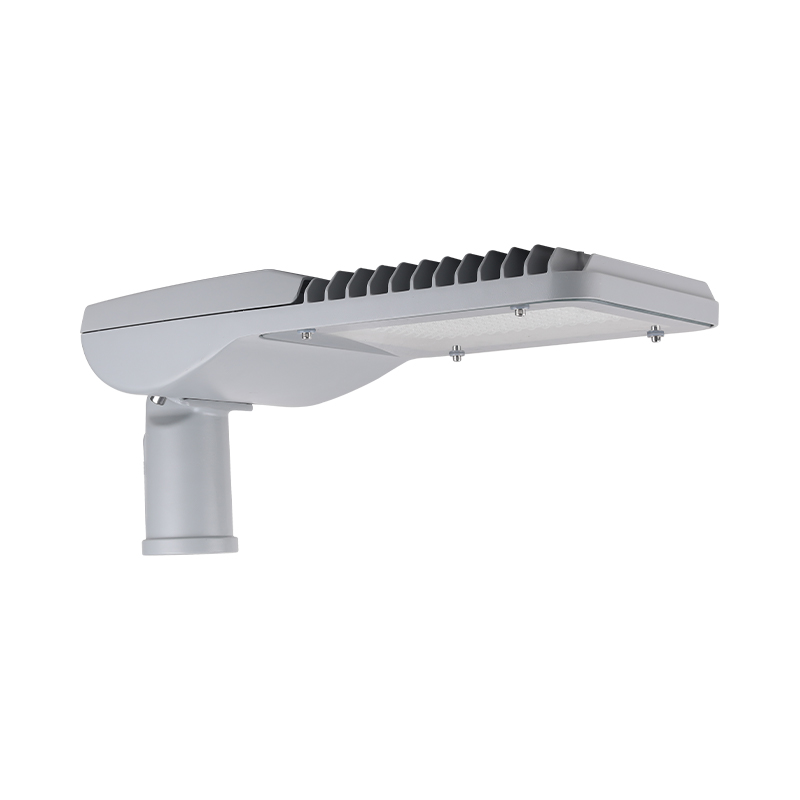

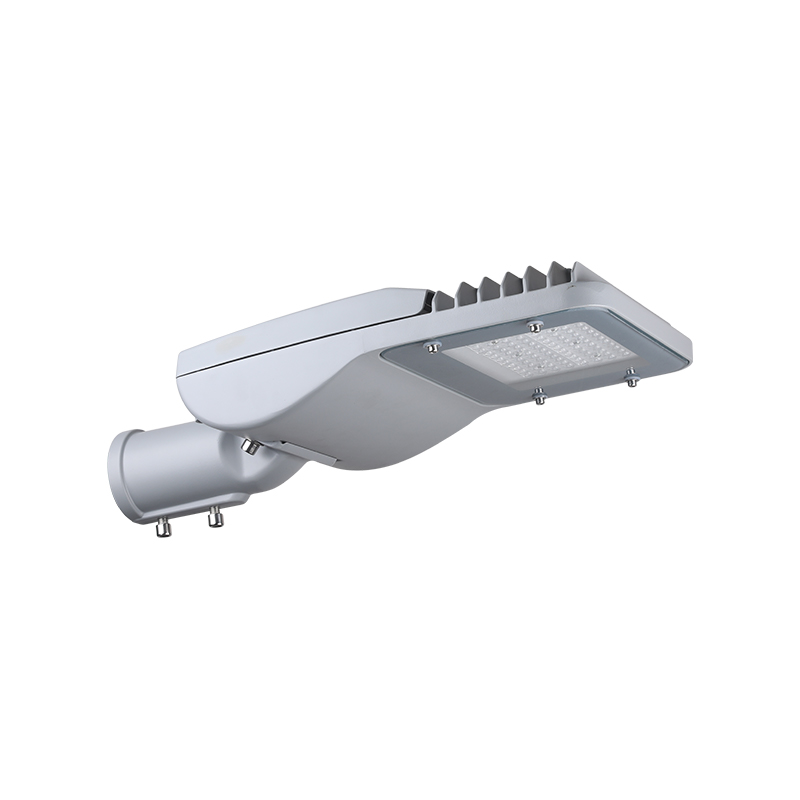

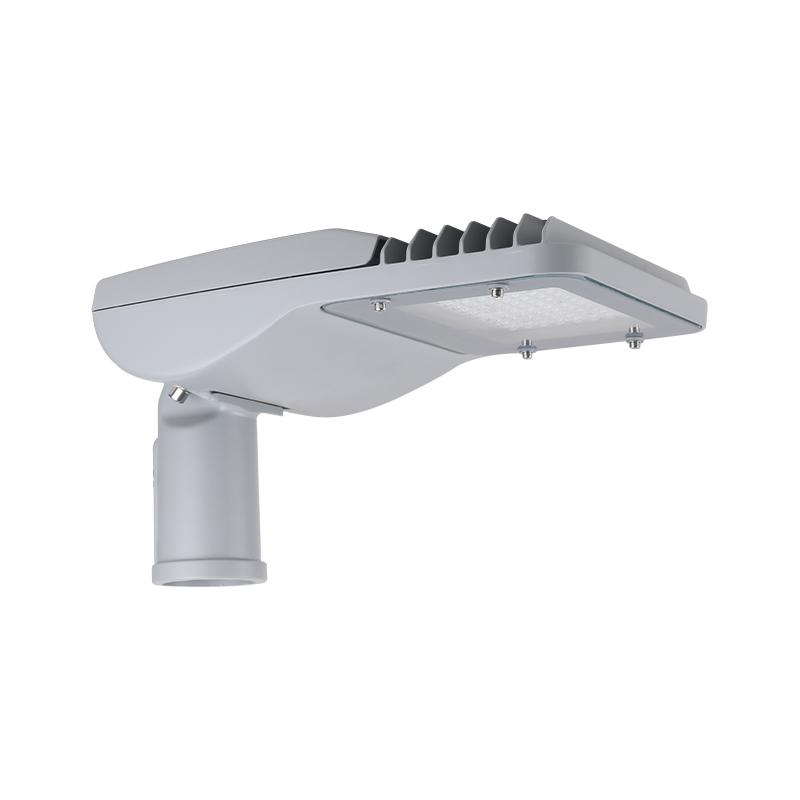

Name: Vỏ đúc nhôm áp suất cao Đèn đường LED ATLANTIC PRO
Brand: Jiangsu Dingrui Lighting Technology Co., Ltd.

Mô tả sản phẩm

TÍNH NĂNG
1. Có sẵn sáu kích cỡ, tiết kiệm chi phí hơn cho các dự án.
Đèn led chip 5050/3030, 120-180lm/w Thân nhôm đúc áp suất cao với lớp sơn tĩnh điện polyester chống ăn mòn bền bỉ.
2. IP66, lk09 10 kv/20kv SPD tùy chọn.
3. Góc vòi có thể điều chỉnh 0±15°.
4. Thiết kế có thể tháo rời độc đáo cho phép tháo rời vỏ phía trên và bảng điều khiển một cách nhanh chóng mà không cần sự trợ giúp của bất kỳ công cụ nào, tạo điều kiện thuận lợi cho việc kiểm tra, sửa chữa và thay thế các bộ phận bên trong và nâng cao hiệu quả bảo trì của thiết bị.
5. Công tắc an đếnàn/Tế bào quang điện/Nắp đoản mạch/Cảm biến thông minh tùy chọn theo yêu cầu Bảo hành 5 năm.

ỨNG DỤNG CHÍNH

ĐƯỜNG & ĐƯỜNG CAO CẤP

CẦU

KHU ĐÔ THỊ & DÂN CƯ

KHU VỰC QUẢNG TRƯỜNG & ĐI BỘ

THÔNG SỐ KỸ THUẬT

ĐẶC BIỆT

NHỎ

MIDI

MAXI

Công suất

30-75w

80-150w

150-200w

Điện áp đầu vào

100-277V/50-60Hz

Nhiệt độ màu

3000-6500K

Chỉ số hoàn màu

CRI>70

Nhiệt độ hoạt động

-40oC~ 50oC

Vật liệu nhà ở

ADC12

Bảo vệ xâm nhập

IP66

Sức mạnh tác động

IK08/IK09 tùy chọn

Bảo vệ đột biến

10KV/20KV

Máy khuếch tán

Kính cường lực

cái vòi đường kính

50mm/60mm

cân nặng

4,3kg

5,6kg

6,8kg

THIẾT KẾ CHI TIẾT

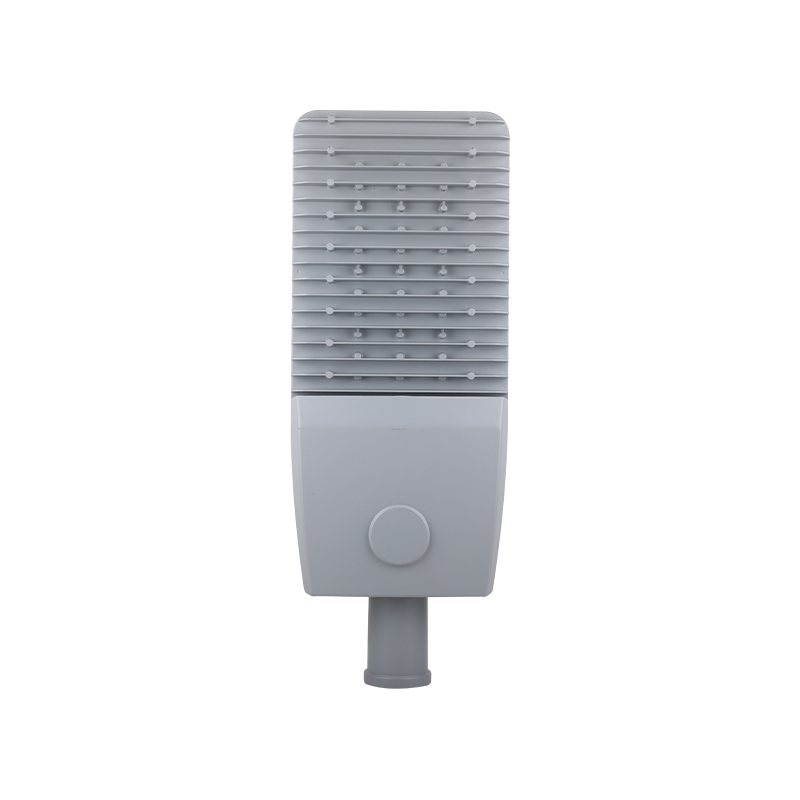

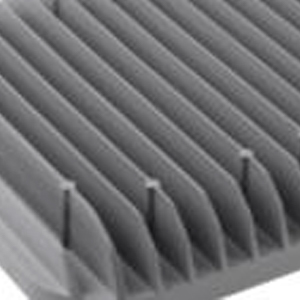

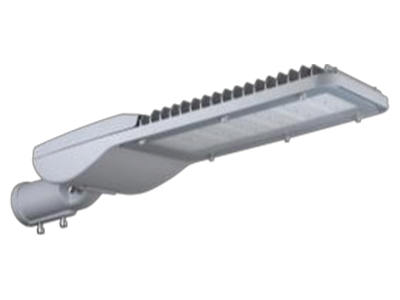

Thân hình
Thân nhôm đúc chịu lực cao với lớp sơn tĩnh điện polyester chống ăn mòn.

Kiểm soát quang học (tùy chọn)

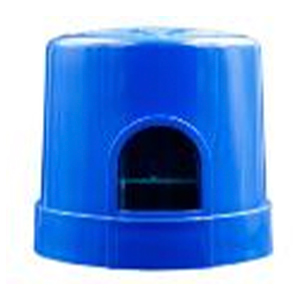

Tùy chọn với ổ cắm NEMA & tế bào quang điện/nắp rút ngắn.

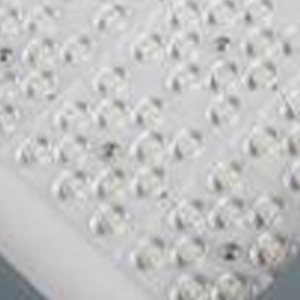

Chip dẫn
Chip led Lumileds 3030 & 5050 có hiệu suất đèn lên tới 150lm/w, tuổi thọ cao 50000 giờ.

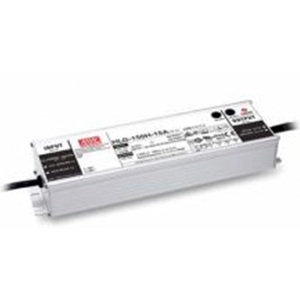

Bộ cấp nguồn
Trình điều khiển led hiệu suất cao
- Điều chỉnh độ sáng 0-10v theo yêu cầu
- Thương hiệu lái xe có thể lựa chọn trong số
MOSO, Meanwell, Philips, Osram.

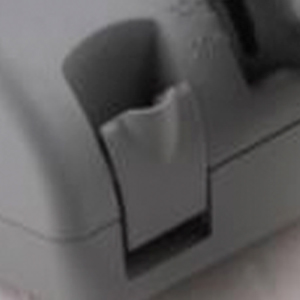

Khóa
Mở khoang bánh răng không cần dụng cụ, dễ bảo trì.

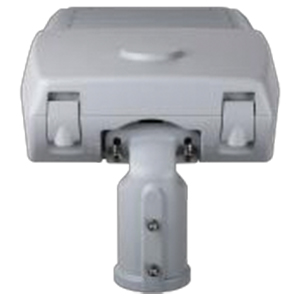

cái vòi
Góc điều chỉnh rộng từ 0°-±15° để lắp vào bên cạnh và gắn trên đỉnh.

Ngắt kết nối nguồn
Tự động tắt đèn khi hộp số mở và sau khi đóng hộp, đảm bảo an toàn cho người lao động khi bảo trì.

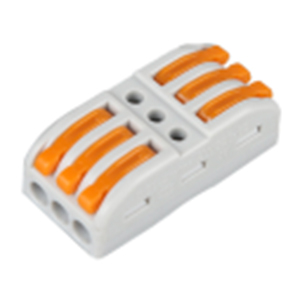

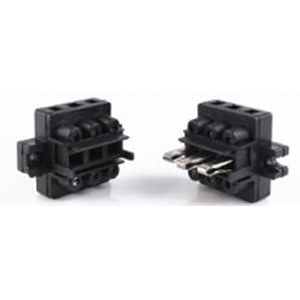

Đầu nối
Đầu nối plug-in nhanh, không cần dụng cụ, tiết kiệm thời gian.

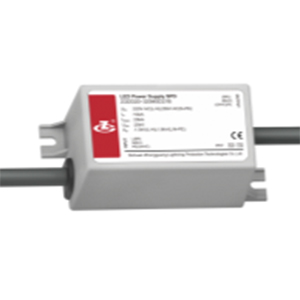

SPD
Thiết bị chống sét lan truyền 10kv (tùy chọn 20kv), bảo vệ đáng tin cậy hơn cho bộ cấp nguồn led.

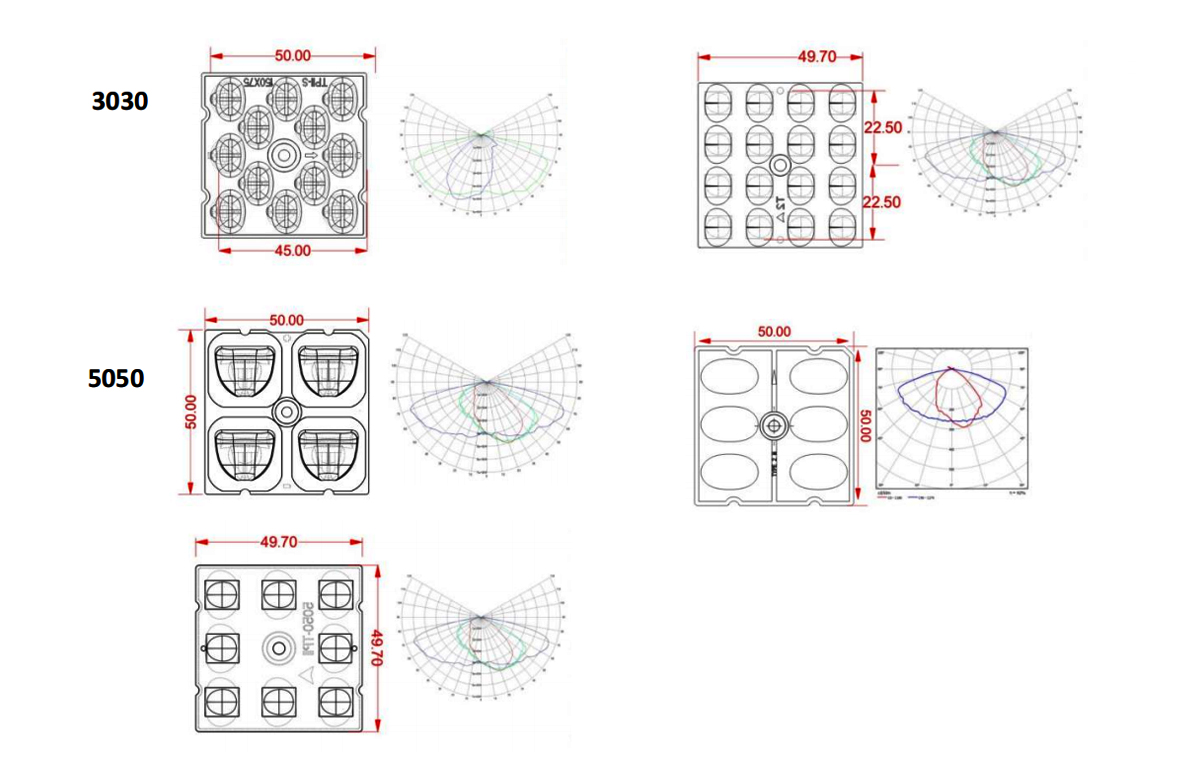

QUANG HỌC CÓ SẴN

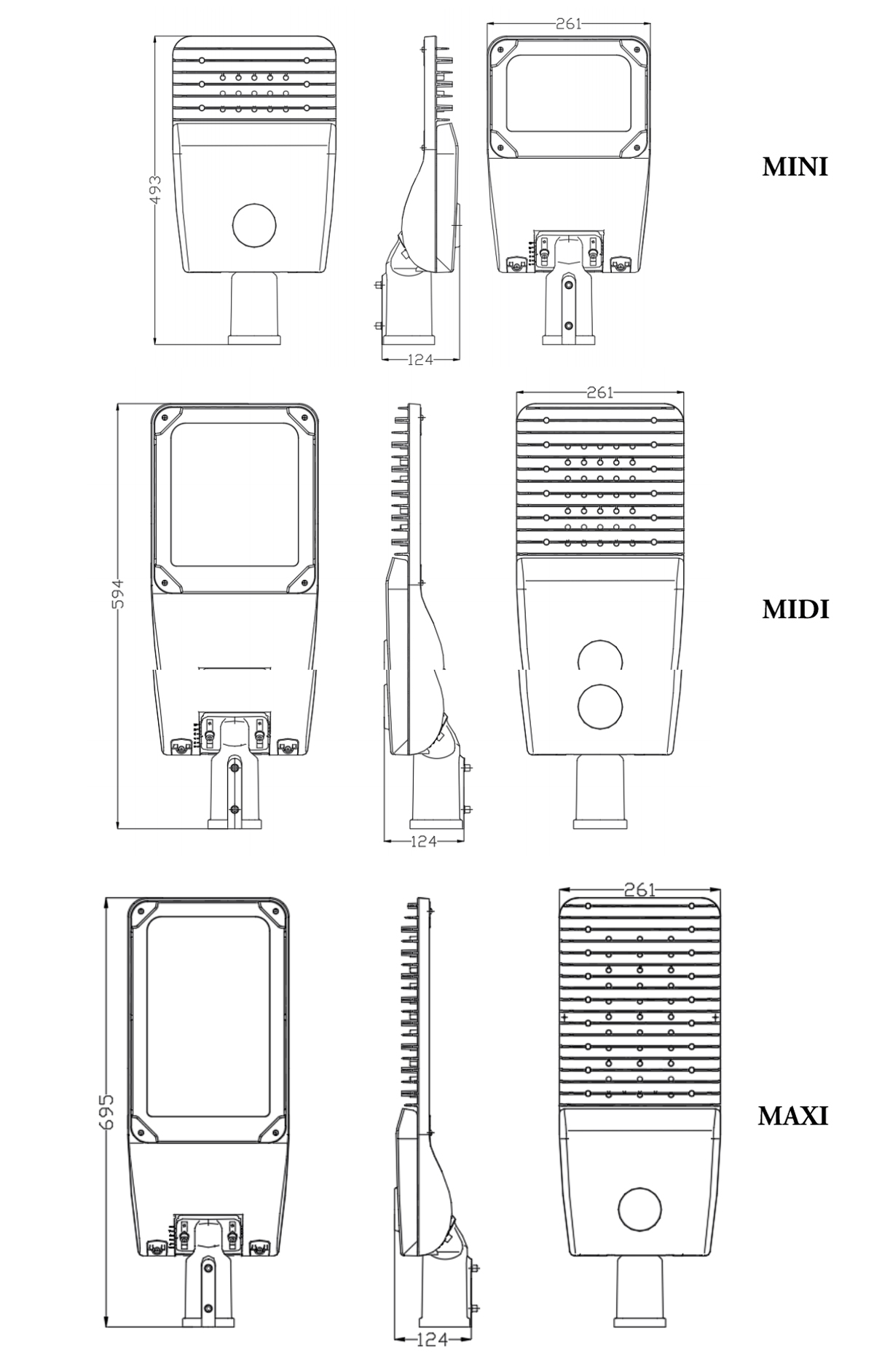

KÍCH THƯỚC (mm)

THÔNG TIN ĐẶT HÀNG

Đặt hàng mã

đèn LED loại

đèn LEDQty

Quang học
Số lượng

Đã xếp hạng Công suất

Đèn chiếu sáng
hiệu quả lên to

Sáng dòng chảy

CCT

CRI

ATP101

3030

60w

120lm/w

9600lm

3000K-6500K

>70

ATP201

3030

192

120w

120lm/w

14400lm

3000K-6500K

>70

ATP301

3030

288

180w

120lm/w

21600lm

3000K-6500K

>70

Nhận xét:
- Công suất có thể được tùy chỉnh theo yêu cầu của dự án.
- Sơn nhà tiêu chuẩn màu xám nhạt, có thể sơn màu khác theo yêu cầu.

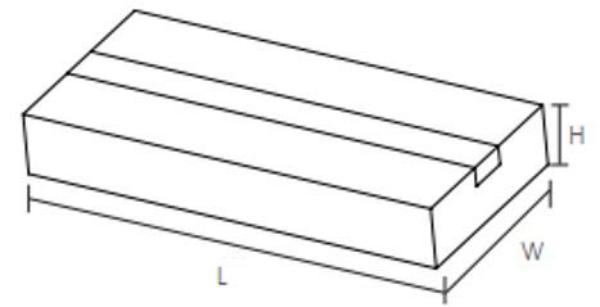

DỮ LIỆU LOGISTICS

MÔ HÌNH

Đơn vị đóng gói
(chiếc/thùng)

Kích thước thùng carton(mm)
(Dài*Rộng*Cao)

trọng lượng tịnh

Tổng trọng lượng

khối lượng

ATLANTICPRO MINI

510*280*180mm

4,3kg

4,8kg

25,7dm³

ATLANTICPRO MIDI

610*280*180mm

5,6kg

6,2kg

30,7dm³

ATLANTICPRO MAXI

710*280*180mm

6,8kg

7,5kg

35,7dm³

LẮP ĐẶT

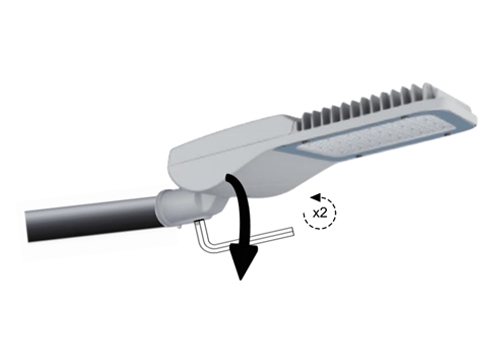

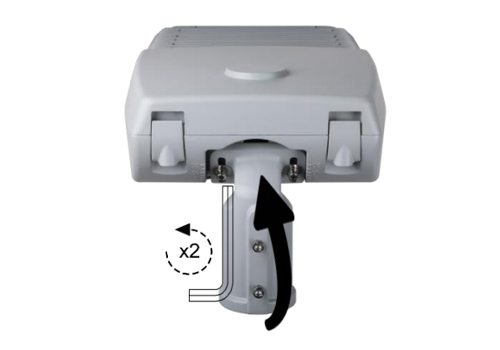

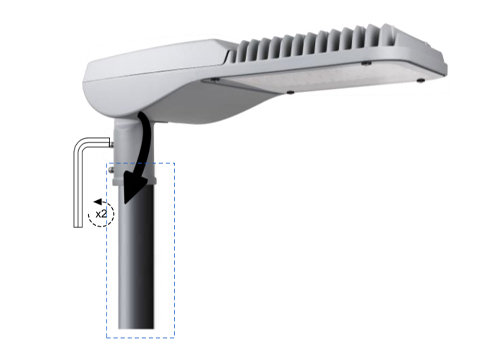

Siết chặt đèn vào cột bằng cờ lê allen.

Nới lỏng các vít bằng cờ lê allen và xoay điều chỉnh chốt định vị sang vị trí đầu vào bên cạnh.

Chỉ cần một dụng cụ cầm tay để lắp đặt đèn.

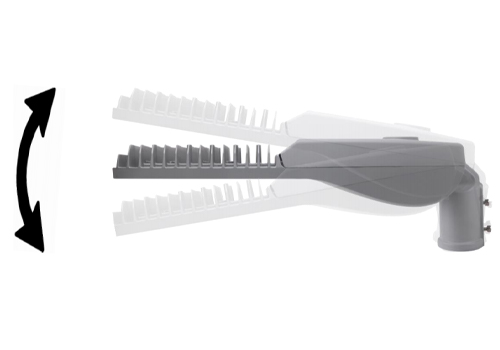

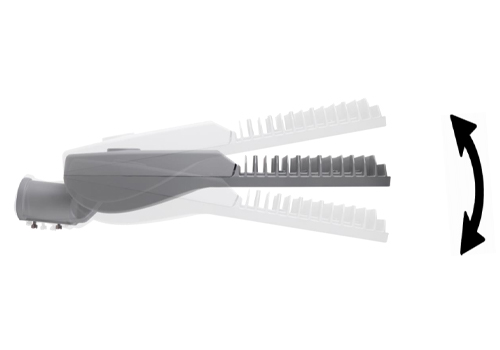

-15° đến 15°.

-15° đến 15°, góc Spigot có thể được điều chỉnh theo -15°, -10°,0°,5°, 10°,15°.

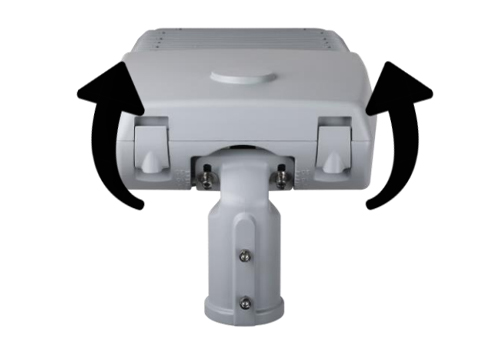

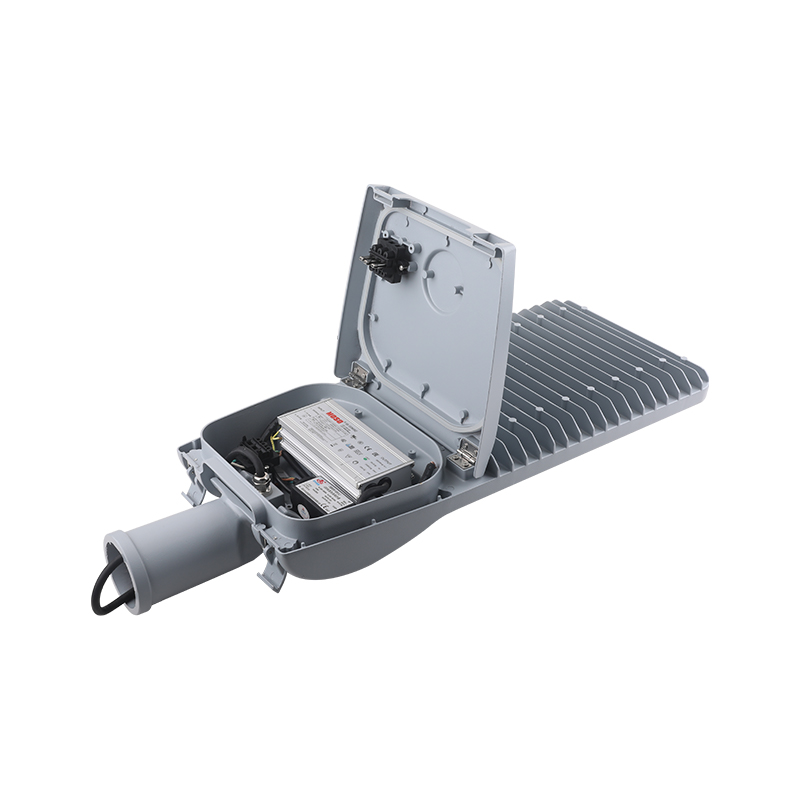

Nhấn hai khóa để mở khoang bánh răng.

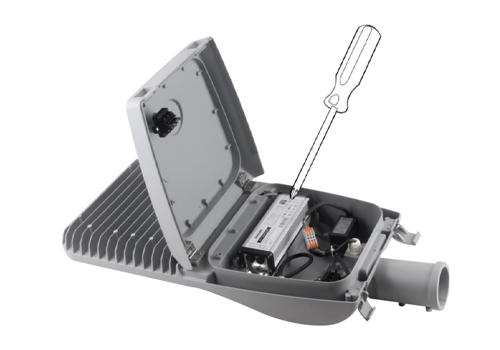

Đặt nắp khoang bánh răng vào vị trí khóa, dùng tuốc nơ vít chéo nới lỏng các vít và thay thế các bộ phận điện tử bị hỏng, sau đó khóa khoang bánh răng lại.

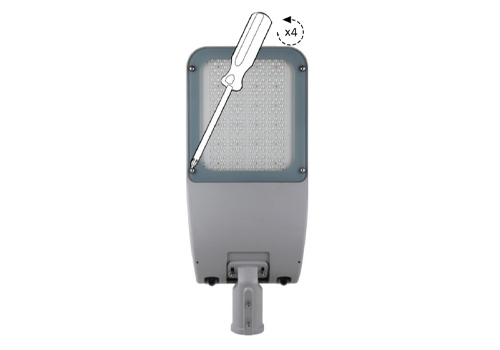

Nới lỏng các vít và tháo kính ra, sau đó tiếp tục nới lỏng các vít khóa trên pcb, tháo pcb bị hỏng và thay thế bằng pcb mới. Kết nối và thắt chặt từng phần trở lại từng bước.
