TÍNH NĂNG 1. Thiết kế khóa không cần dụng cụ giúp lắp đặt và bảo trì dễ dàng. ...

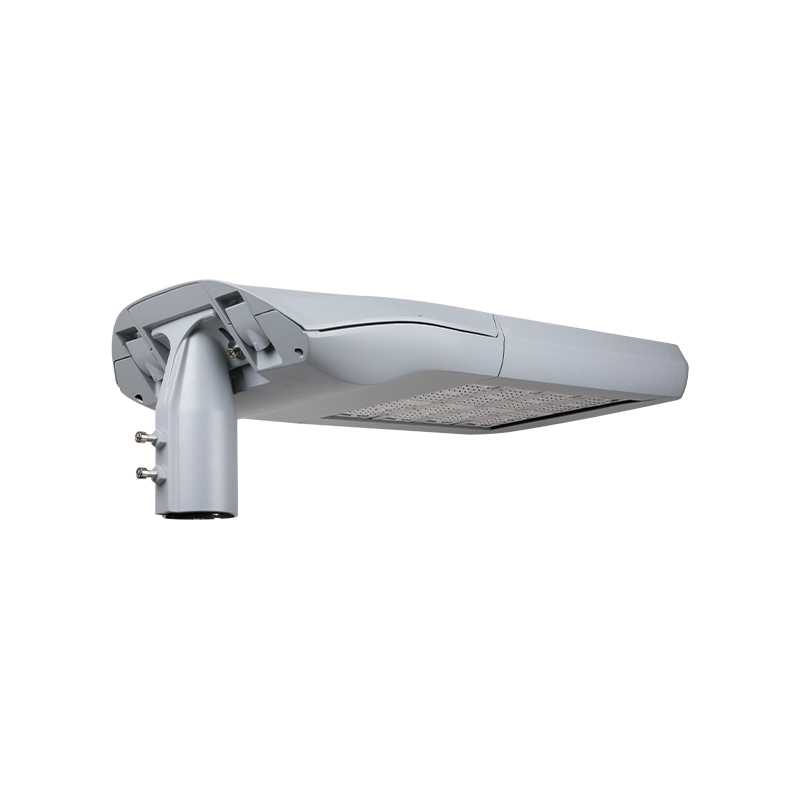

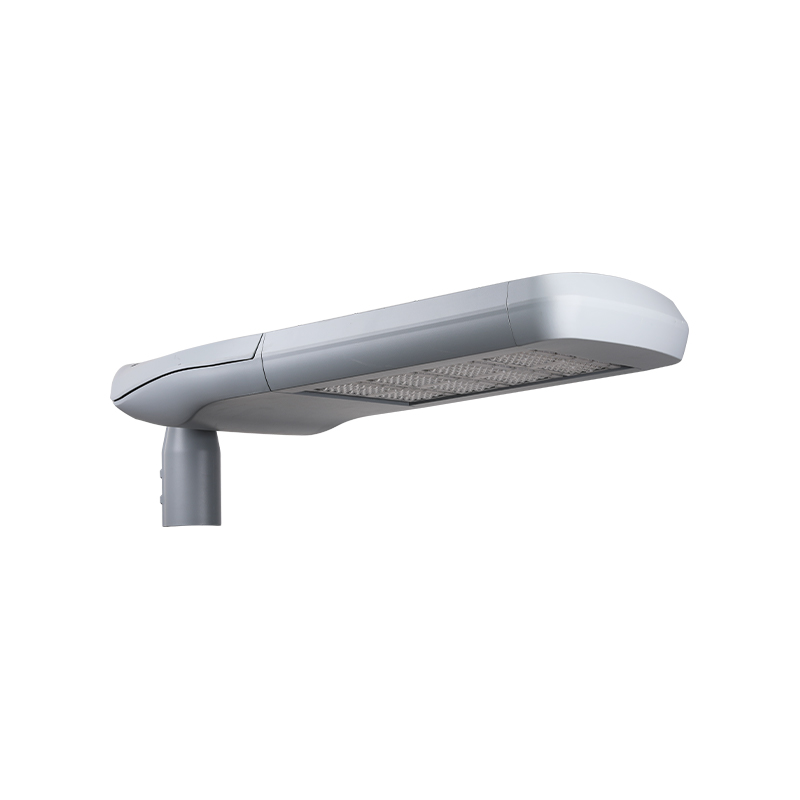

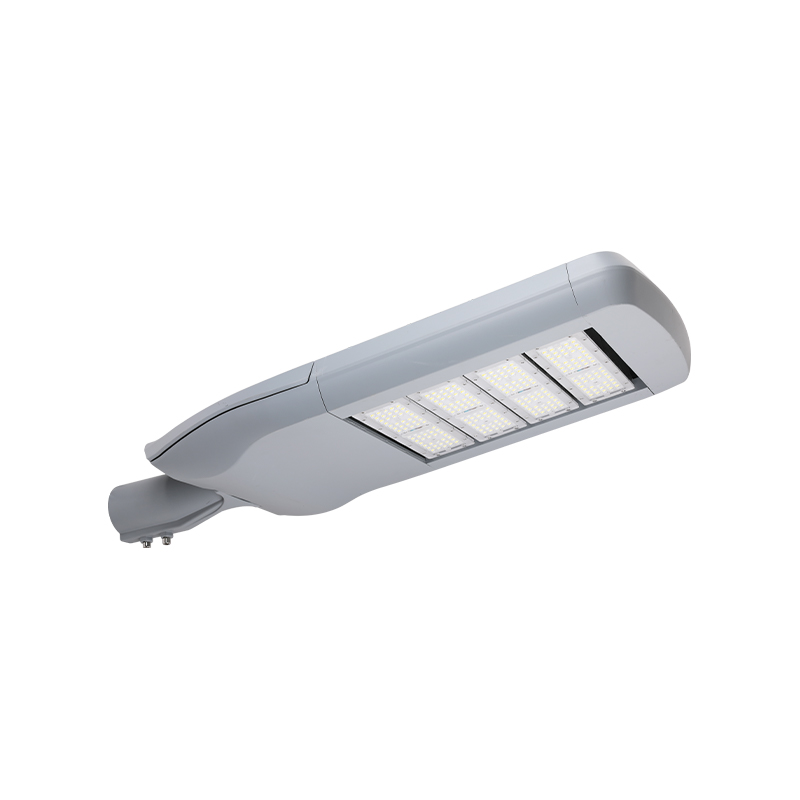

FORTUNE MODULAR có nhiều ưu điểm đáng kể. Thiết kế và chức năng của nó phản ánh các đặc tính về hiệu quả, tính linh hoạt và định hướng trong tương lai. Khoang bánh răng và khay bánh răng của nó có thể dễ dàng mở và thay thế mà không cần dụng cụ, giúp đơn giản hóa đáng kể quá trình bảo trì và cải thiện khả năng vận hành cũng như độ tin cậy của thiết bị. Thiết kế của động cơ đèn đèn LED mô-đun có thể được mở rộng linh hoạt từ một mô-đun lên sáu mô-đun, điều này không chỉ đáp ứng nhu cầu của các tình huống khác nhau mà còn cải thiện đáng kể hiệu quả chi phí và mang đến cho người dùng tính linh hoạt và khả năng thích ứng cao hơn.
Sản phẩm sử dụng thân nhôm đúc áp suất cao và được phủ một lớp sơn tĩnh điện polyester chống ăn mòn để đảm bảo độ bền và sự ổn định của thiết bị trong môi trường khắc nghiệt. Thiết kế ổ cắm góc có thể điều chỉnh của nó hỗ trợ lắp đặt từ bên cạnh và trên đỉnh cột, nâng cao hơn nữa sự tiện lợi và khả năng ứng dụng của việc lắp đặt.
ỨNG DỤNG CHÍNH
ĐƯỜNG & ĐƯỜNG CAO CẤP | CẦU | KHU ĐÔ THỊ & DÂN CƯ | KHU VỰC QUẢNG TRƯỜNG & ĐI BỘ |
THÔNG SỐ KỸ THUẬT
| ĐẶC BIỆT | M01 | M02 | M03 | M04 | M05 | M06 |
| Công suất | 30-60w | 60-120w | 90-180w | 120-240w | 150-300w | 180-360w |
| Điện áp đầu vào | 100-277V / 50-60Hz | |||||
| Nhiệt độ màu | 3000-6500K | |||||
| Chỉ số hoàn màu | CRI > 70 | |||||
| Nhiệt độ hoạt động | -40 ℃ ~ 50 ℃ | |||||
| Vật liệu nhà ở | ADC12 | |||||
| Bảo vệ xâm nhập | IP66 | |||||
| Sức mạnh tác động | IK08 | |||||
| Bảo vệ đột biến | 10KV/20KV | |||||
| Đường kính vòi | 60mm | |||||
| cân nặng | 6,0kg | 7,2kg | 8,4kg | 9,5kg | 10,8kg | 12,2kg |
THIẾT KẾ CHI TIẾT

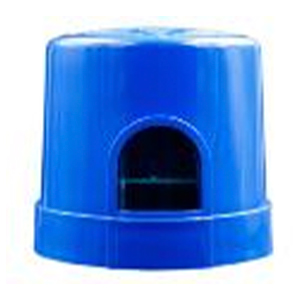

mô-đun dẫn Mô-đun đa năng tùy chọn với hiệu suất đèn lên tới 160lm/w, tuổi thọ cao 50000 giờ. | Kiểm soát quang học (tùy chọn) Tùy chọn với ổ cắm NEMA & tế bào quang điện/nắp rút ngắn. |

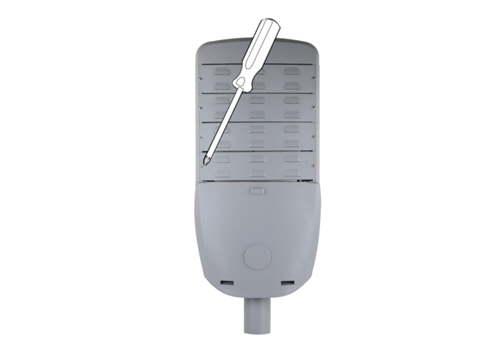

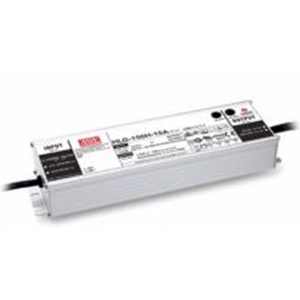

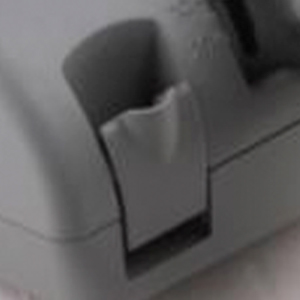

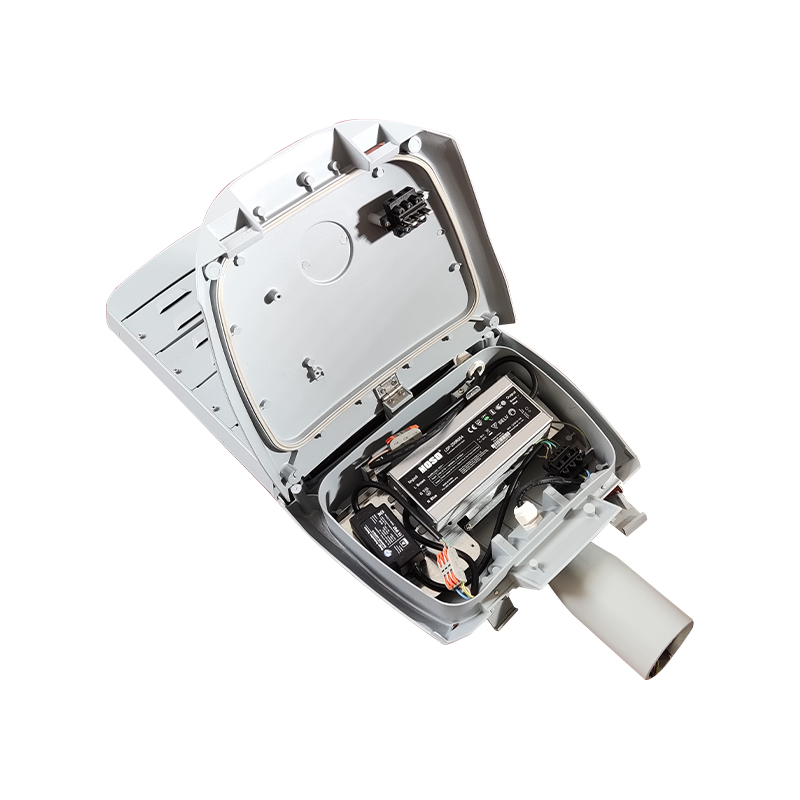

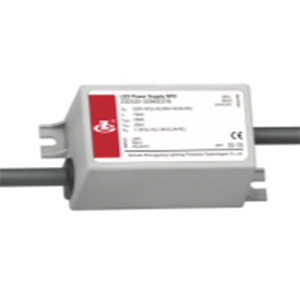

Bộ cấp nguồn Trình điều khiển led hiệu suất cao - Điều chỉnh độ sáng 0-10v theo yêu cầu - Thương hiệu lái xe có thể lựa chọn trong số MOSO, Meanwell, Philips, Osram. | Khóa Mở khoang bánh răng không cần dụng cụ, dễ bảo trì. |

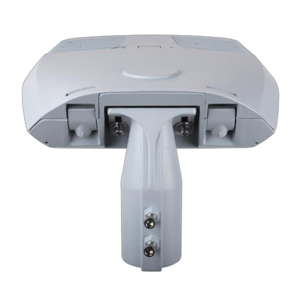

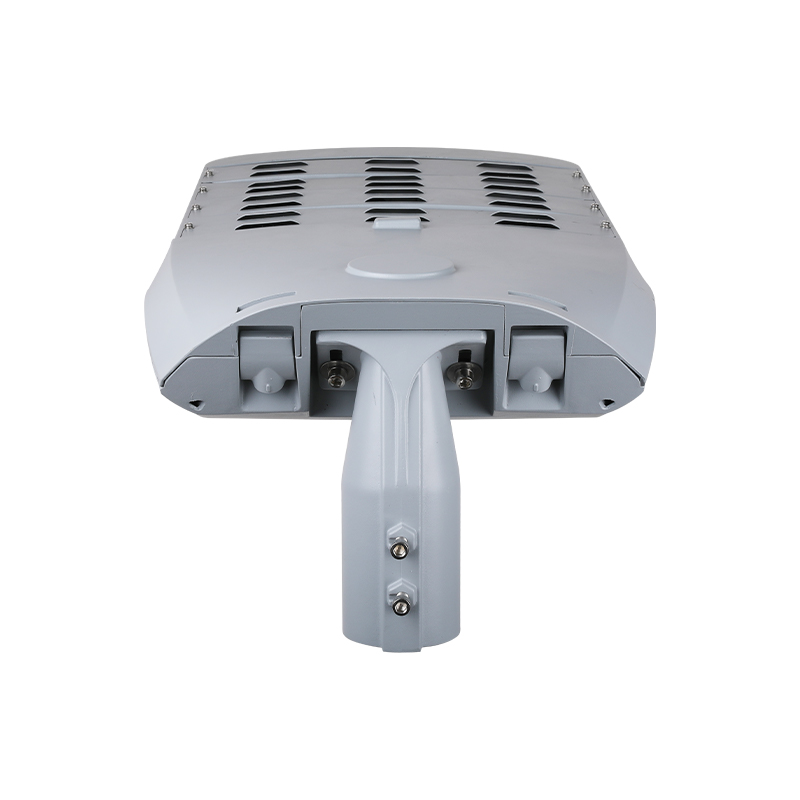

cái vòi Góc điều chỉnh rộng từ 0oC ± 15oC để vào bên và gắn trên đỉnh. | Ngắt kết nối nguồn Tự động điều khiển đèn khi khoang hộp số mở và sau khi đóng điện, đảm bảo an đểàn cho người lao động khi bảo trì. |

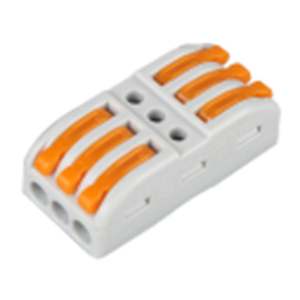

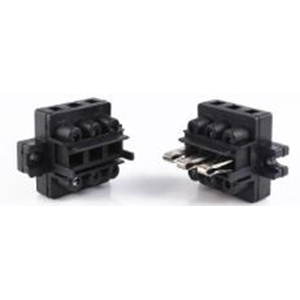

Đầu nối Đầu nối plug-in nhanh, không cần dụng cụ, tiết kiệm thời gian. | SPD Thiết bị chống sét lan truyền 10kv (tùy chọn 20kv), bảo vệ đáng tin cậy hơn cho bộ cấp nguồn led. |

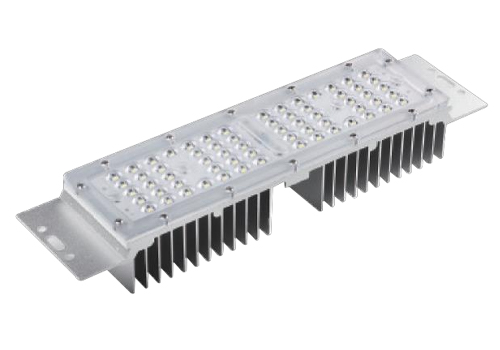

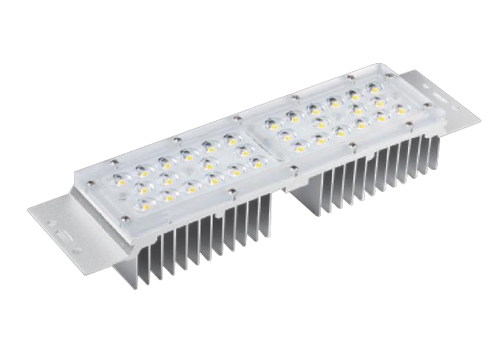

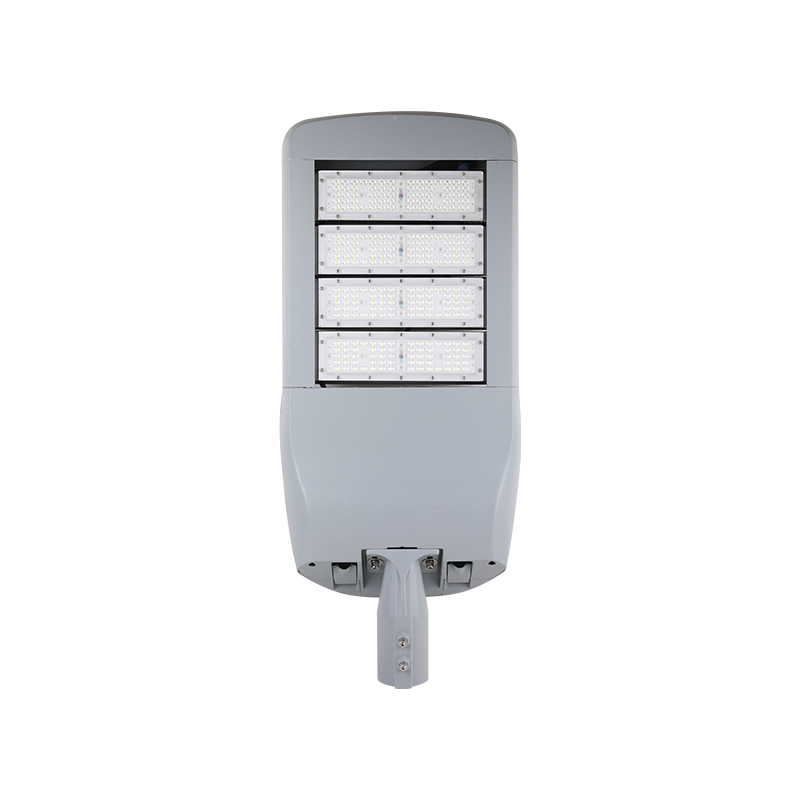

MÔ-ĐUN LED CÓ SẴN

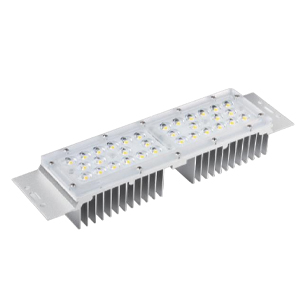

MÔ-ĐUN LED 5050 Số lượng đèn LED: 32 chiếc Công suất: 50w | MÔ-ĐUN LED 3030 Số lượng đèn LED: 40 chiếc Công suất: 30w |

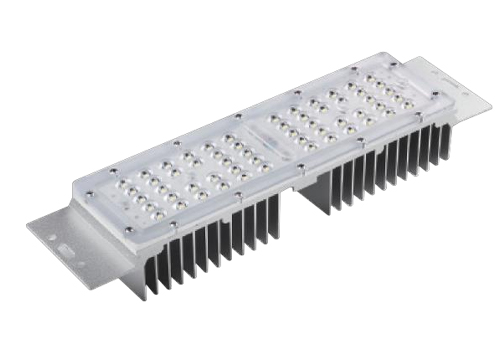

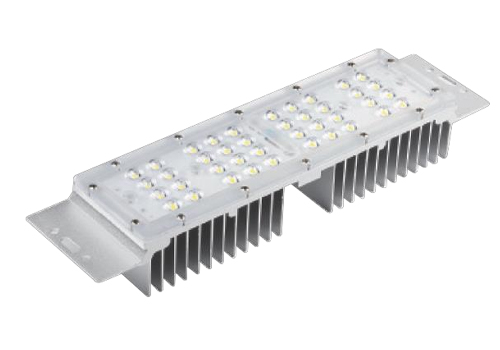

MÔ-ĐUN LED 3030 Số lượng đèn LED: 56 chiếc Công suất: 50w | MÔ-ĐUN LED 3030 Số lượng đèn LED: 64 chiếc Công suất: 60w |

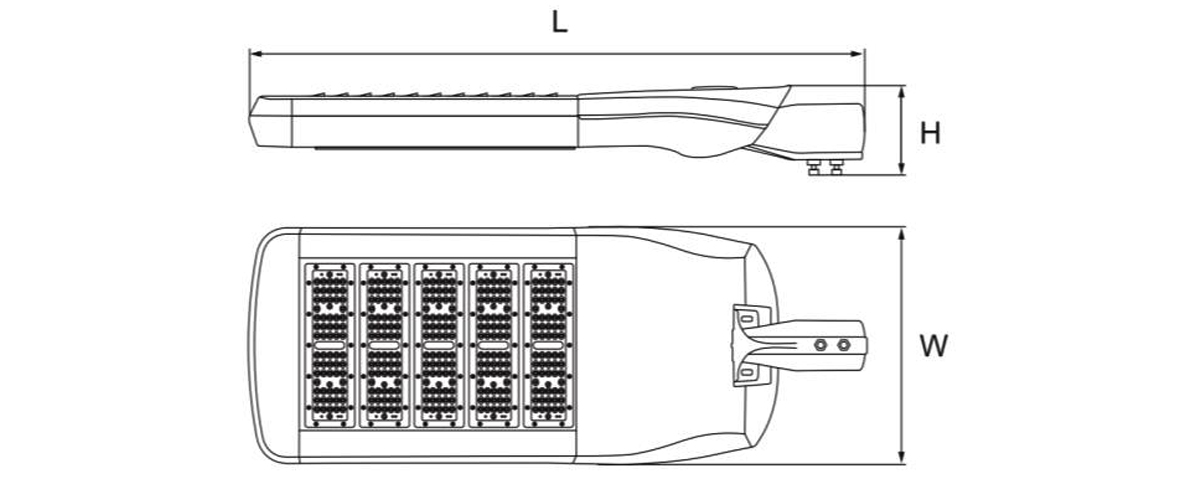

KÍCH THƯỚC (mm)
| MÔ HÌNH | Chiều dài (L) | Chiều rộng (W) | Chiều cao(L) |
| TÀI LIỆU M01 | 590mm | 350mm | 130mm |
| TÀI LIỆU M02 | 670mm | 350mm | 130mm |
| TÀI LIỆU M03 | 750mm | 350mm | 130mm |
| TÀI LIỆU M04 | 830mm | 350mm | 130mm |
| TÀI LIỆU M05 | 910mm | 350mm | 130mm |
| THÚ VỊ M06 | 990mm | 350mm | 130mm |
THÔNG TIN ĐẶT HÀNG
| Đặt hàng mã | LED loại | LED Số lượng | mô-đun Số lượng | Đã xếp hạng Công suất | Đèn chiếu sáng hiệu quả lên to | Sáng dòng chảy | CCT | CRI |
| FTM101 | 3030 | 56 | 1 | 50w | 125 tôi/ngày | 6250lm | 3000K-6500K | >70 |
| FTM102 | 3030 | 112 | 2 | 100w | 125 tôi/ngày | 12500lm | 3000K-6500K | >70 |
| FTM103 | 3030 | 168 | 3 | 150w | 125 tôi/ngày | 18750lm | 3000K-6500K | >70 |
| FTM104 | 3030 | 224 | 4 | 200w | 125 tôi/ngày | 25000lm | 3000K-6500K | >70 |
| FTM105 | 3030 | 280 | 5 | 250w | 125lm/w | 31250lm | 3000K-6500K | >70 |
| FTM106 | 3030 | 336 | 6 | 300w | 125 tôi/ngày | 37500lm | 3000K-6500K | >70 |
| FTM201 | 5050 | 32 | 1 | 50w | 150lm/w | 7500lm | 3000K-6500K | >70 |
| FTM202 | 5050 | 64 | 2 | 100w | 150lm/w | 15000lm | 3000K-6500K | >70 |
| FTM203 | 5050 | 96 | 3 | 150w | 150lm/w | 22500lm | 3000K-6500K | >70 |
| FTM204 | 5050 | 128 | 4 | 200w | 150lm/w | 30000lm | 3000K-6500K | >70 |
| FTM205 | 5050 | 160 | 5 | 250w | 150lm/w | 37500lm | 3000K-6500K | >70 |
| FTM206 | 5050 | 192 | 6 | 300w | 150lm/w | 45000lm | 3000K-6500K | >70 |
| Nhận xét: - Công suất có thể được tùy chỉnh theo yêu cầu của dự án. - Sơn nhà tiêu chuẩn màu xám đậm, có thể sơn màu khác theo yêu cầu. | ||||||||

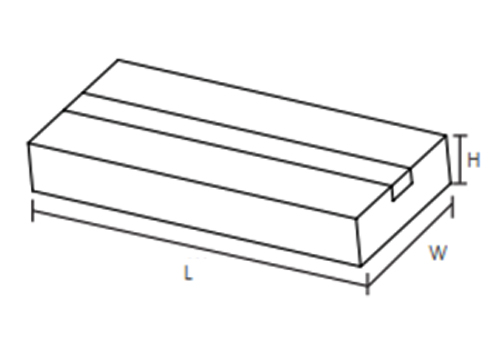

DỮ LIỆU LOGISTICS
| MÔ HÌNH | Đơn vị đóng gói (chiếc/thùng) | Kích thước thùng carton(mm) (Dài*Rộng*Cao) | trọng lượng tịnh | Tổng trọng lượng | khối lượng |
| TÀI LIỆU M01 | 1 | 640*380*180mm | 6,0kg | 6,8kg | 43,8dm³ |
| TÀI LIỆU M02 | 1 | 720*380*180mm | 7,2kg | 8,0kg | 49,2dm³ |
| TÀI LIỆU M03 | 1 | 800*380*180mm | 8,4kg | 9,3kg | 54,7dm³ |
| TÀI LIỆU M04 | 1 | 880*380*180mm | 9,5kg | 10,5kg | 60,2dm³ |
| TÀI LIỆU M05 | 1 | 960*380*180mm | 10,8kg | 11,9kg | 65,7dm³ |
| THÚ VỊ M06 | 1 | 1040*380*180mm | 12,2kg | 13,4kg | 71,1dm³ |
LẮP ĐẶT

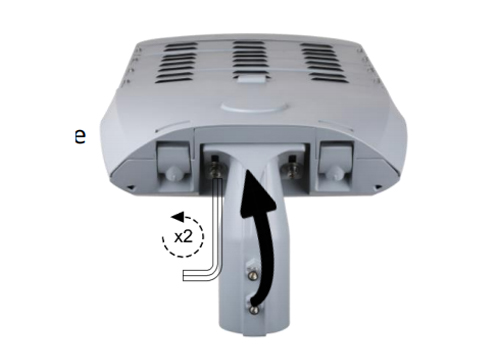

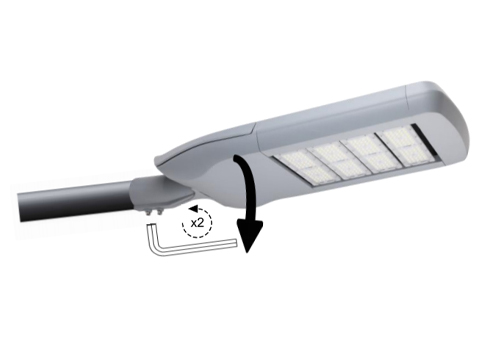

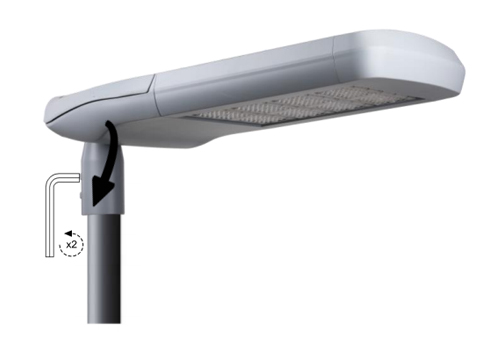

Siết chặt đèn vào cột bằng cờ lê allen. | Nới lỏng các vít bằng cờ lê allen và xoay điều chỉnh trục định vị sang vị trí đầu vào bên cạnh. |

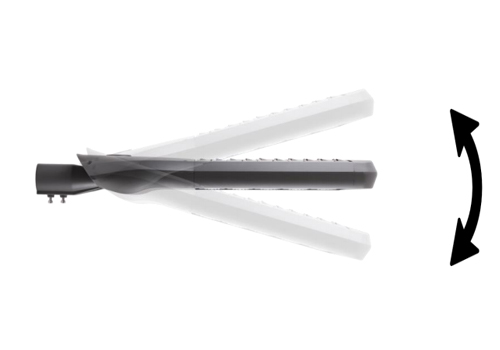

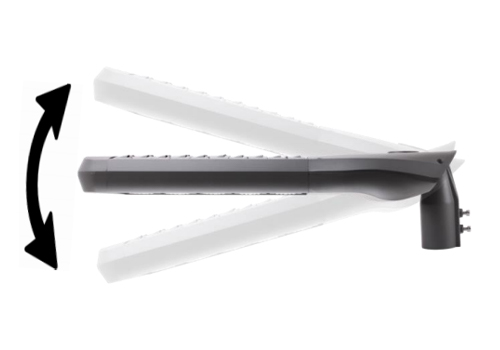

Chỉ cần một dụng cụ cầm tay để lắp đặt đèn. | Góc Spigot có thể được điều chỉnh theo -15°, -10°,0°,5°, 10°,15°. |

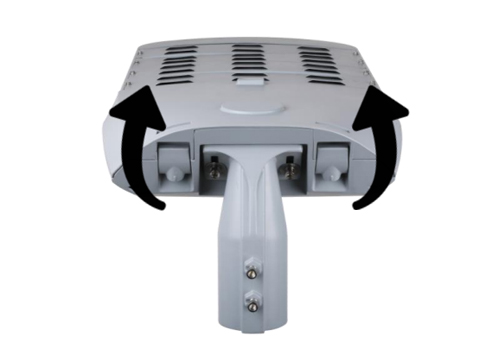

Góc Spigot có thể được điều chỉnh theo -15°, -10°,0°,5°, 10°,15°. | Nhấn hai khóa để mở khoang bánh răng. |

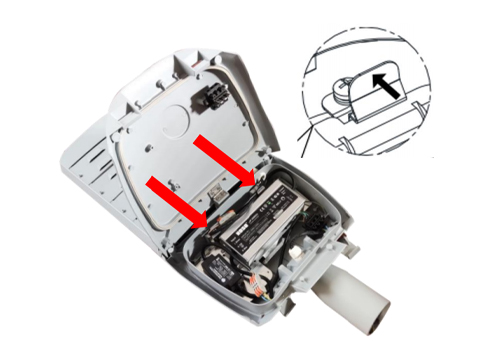

Đặt nắp khoang bánh răng vào vị trí khóa, đẩy 2 kẹp theo từng dải và lấy tấm bánh răng ra, thay thế các bộ phận điện tử bị hỏng bằng bộ phận mới, sau đó khóa khoang bánh răng lại. | Nới lỏng tấm bìa sau và tháo nó ra, sau đó tiếp tục nới lỏng các vít đã khóa trên profile, tháo mô-đun led bị hỏng và thay thế bằng mô-đun mới. Kết nối và thắt chặt từng phần trở lại từng bước. |
